装配式多功能水陆平台

  • 2021-03-25
  • ¥219900.00
  • 67 次
  • 0
  • 陈忠华
  • 江苏省常州市天宁区郑陆镇泥河桥常河路585号(振兴干燥东边的小弄堂一直走到头左转 右手边第一个厂)
  • 暂无

一、装配式多功能水陆平台技术参数

        升降式水中平台是本公司专利产品,本产品是【中游】研发的泳池垫层升级产品。产品采用增强塑料,注塑而成。产品围绕安装标准化,傻瓜化。产品存储、拆卸方便快捷。 产品运输、搬运省时省工。升降式的设计解决理论与实际使用时的偏差,使理论与实际可修改, 对接。同时本产品还可应用于水中教学平台、水上芭蕾出发台、水球裁判平台、颁奖台、陆地表演舞台等。

技术参数、配件及材质要求

1、平台规格:长1000mm×宽1000mm×高(组装后保证垫层区域水深Nmm)。

2、面板规格:长1000mm×宽1000mm×高50mm;增强塑料材质。

3、面板链接件规格:异型¢75mm;增强塑料材质。

4、拉档规格:长920mm×宽60mm×高25mm;与升降件连接;PVC材质;

5、升降件规格:异型¢75mm;增强塑料材质。

6、立柱间距尺寸:横向1.0米,纵向1.0米;

7、紧固件均需采用304不锈钢材料。


护栏技术参数、配件及材质要求:

1、护栏立柱:外径长60mm×宽60mm方管,PVC材质。

2、护栏网片:异型¢40mm;PVC材质。

3、护栏立柱封顶:长60mm×宽60mm顶盖,增强塑料材质。

4、护栏立柱连接件:外径长60mm×宽60mm方管,PVC材质。

5、紧固件均需采用304不锈钢材料。



二、装配式多功能水中平台价格

名  称

规  格

单 位

数 量

价格

金  额

装配式多功能水中平台

1m*1m

500㎡

380元

190000元

垫层护栏



115㎡

260元

29900元

合计: (大写):贰拾壹万玖仟玖佰元整;(小写):219900 .00元。

备注:以上价格含税、含安装。

常州中游泳池科技有限公司

2021.03.16


三、装配式多功能水中平台施工方案

设备运送至现场后,客户验收货物数量及完好程度,并签字确认。随后工程部派出施工人员到现场安装。

提示(安装前的要求—由甲方负责):

Ø 本项目可带水施工,要求泳池水温在26°以上,便于施工人员下水安装。

Ø 安装前,把泳池内的其他设施拆除,恢复泳池原貌。

Ø 在安装期间,为保证安全,泳客不得进入水中施工区域。



安装步骤:

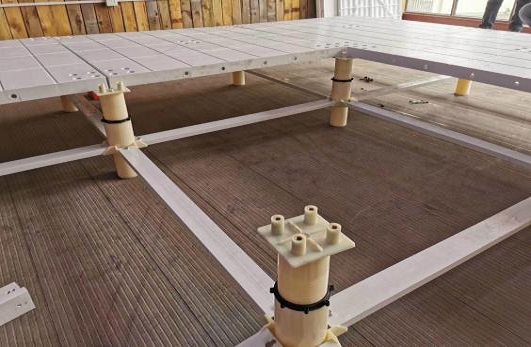

1.拉挡升降件的安装:

在升降件的卡槽内预先钻好定位孔,将拉挡两端插入升降件的卡槽,用紧固件(不锈钢六角螺栓M8*35mm)连接、固定(如图);




2. 框架单体安装完成图

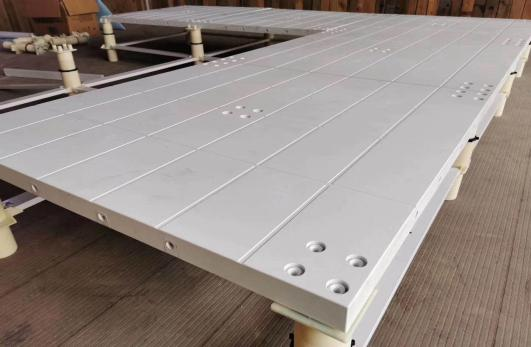

3.面板的安装:

将面板放置在升降件上,调整升降件孔与面板上的孔的位置,用紧固件(不锈钢六角螺栓M8*20mm)连接、固定(如图);



4.整体拼装:

将组装完成的单个平台,按照需求,进行拼装(如图);



5.检测报告及开发初衷:
